特征 ?24 位数字化 ?3通道同时采样 ?采样***达6300 Hz ?消除混叠滤波器 (2nd 命令 低通贝塞尔) ?USB 2.0 连接到PC ?可视化软件 ?示波器功能 ?快速傅立叶变换 ?噪声密度测量 ?总场分析 ?传感器集成电源

应用 ■ 科学、科研类研究 ■ 地球物理

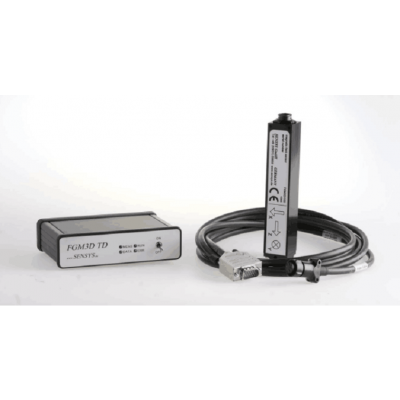

FGM3D TD是一个高性能三轴 磁场传感器FGM3D的数据记录 和分析装置，它结合了高品质的 电子设备和易于使用的软件.

这使得它成为实验室、大学或 野外所有科学家和地球物理学 家的基本测量装置.

硬件允许同时采样三个通道，24 位数字化，采样***达每秒6300 个(6.3 kHz).

该装置还包括一个抗混叠滤波 器（作为低通滤波器贝塞尔二 阶），其截止频率为3.3kHz。

通过电子隔离的USB 2.0连接建 立与PC的连接。

数据记录和分析由所包含的软件 执行。例如，软件包括具有各种 设置选项的示波器功能。此外， 还包括一个频谱分析仪功能，用 于分析振幅、噪声密度频谱和总 磁场。

此外，软件还可以使用XML文件 创建不同的配置文件，从而提供 灵活的配置。用于原始数据存储 的可调csv记录器完成了软件的 功能。

FGM3D TD技术资料

测量通道数 3通道 同时采样 输入测量范围 ± 10V 采样率 400 至 6,300 Hz 可逐步调节 分辨率 24 位 输入阻抗 8.8 KOhm typ. 模拟抗混叠滤波器 2nd 贝塞尔低通, f-3dB = 3300 Hz 数字抗混叠滤波器 通带平整度: <0.01 dB; DC to 0.45 * fS 阻带 rejection: > 100 dB; 0.55 * fS to 127 * fS 电源电压 12V, max. 1 A 集成传感器电源 ±15 V, max. 80 mA 工作温度 -20 … +60 °C 储存温度 -40 … +85 °C 湿度 10 … 90 %, 无结露 尺寸 (WxDxH) 129x85x36 mm 重量 280 g IP Code IP 30 传感器接头 15针高密度D-SUB插座 电源连接器 电源插座（直流插座） 2.1 mm

接地连接器 香蕉插座 板材材质 铝（挤压）+ABS（前后） USB连接器 USB 端子-B; USB2.0全速；计算机和设备之间的电流隔离
